安全鋼板概算数量（H2ｍ）

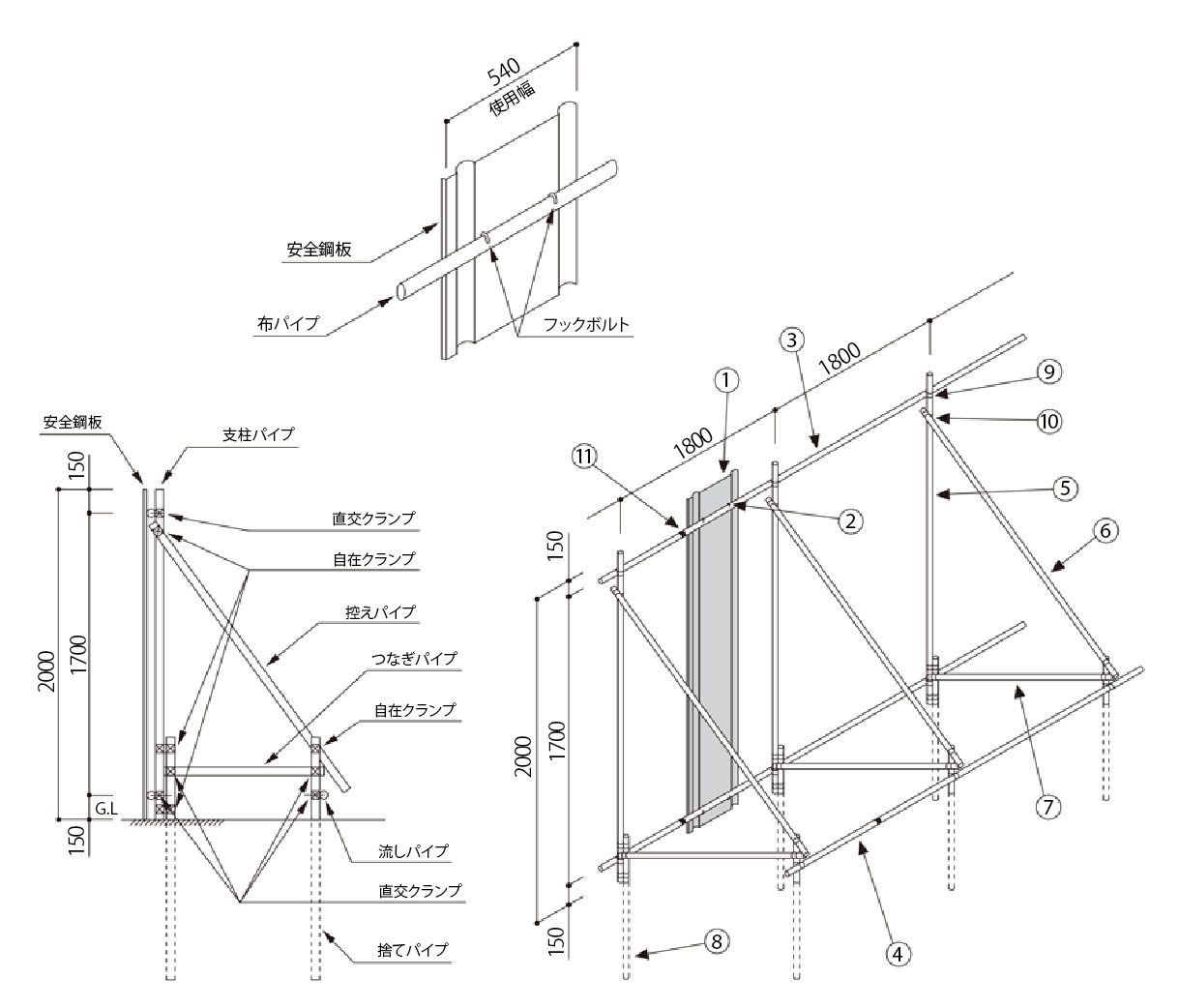

標準施工図（H2ｍ）
H2ｍ概算部材数量計算
施工距離を入力することで、必要数量が算出出来ます。
(m)
(m)
| 部材名称（ 仕様 ） | 数 量 |
|---|---|
| ①安全鋼板（1.2×540×2000：4個穴） | |
| ②フックボルト、ナット付（I型、II型） | |
| ③布パイプ（STK500 φ48.6×2.4×5000） | |
| ④流しパイプ（STK500 φ48.6×2.4×5000） | |
| ⑤支柱パイプ（STK500 φ48.6×2.4×2000） | |
| ⑥控えパイプ（STK500 φ48.6×2.4×2000） | |
| ⑦つなぎパイプ（STK500 φ48.6×2.4×1000） | |
| ⑧杭 | |
| ⑨直交クランプ | |
| ⑩自在クランプ | |
| ⑪ボンジョイント |
※あくまで概算の数量となります。
施工手順
- 捨てパイプ埋め込み。
- 支柱パイプ及び布パイプ取付。
- 控えパイプ、流しパイプ及びつなぎパイプ取付け。
- 安全鋼板にフックボルトを取付け。
- 安全鋼板を枠組の布パイプに掛ける。

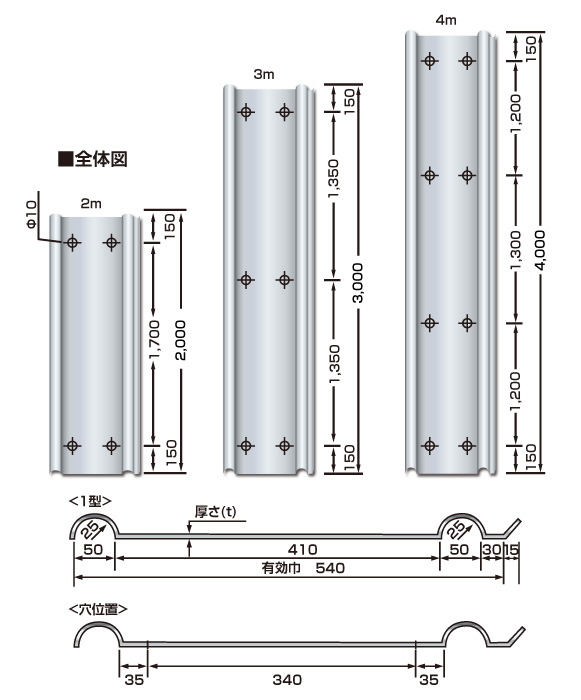

安全鋼板規格
